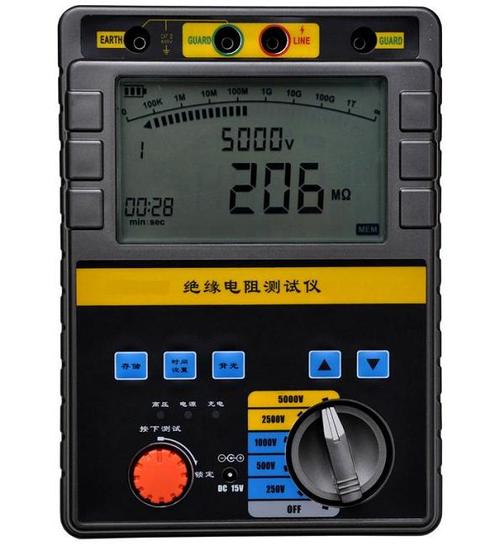

数字高压兆欧表-扬州达瑞

环境温度：0℃~+45℃

相对温度：≤85%RH

② 输出电压等级、测量范围、分辨率、误差

③ 输出最高电压带载能力及短路电流

电源适用范围、功率损耗

直流：7~9V（6节5#镉镍可充电电池）外接交流220V电源进行充电。

功耗：静态功耗≤160mW,最大功率≤2.5W

体积与重量

体符号：220mm×200mm×105mm

重量﹤1.4Kg

2、被测物体为正常带电体时，必须先继开电源，然后测量，否则会危及人身设备安全！仪表E、L端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。

3、仪表配有可充电电池组。当机内可充电电池组低于7.2V时，表头左上角显示欠压符号“←”。提示要及时对机内电池组充电8小时左右，直至面板上充电指示灯变暗以及熄灭。仪表长期不用时，应定时对可充电电池组进行充电维护。

4、仪表附件：

测试线三根，说明书一份，合格证一
测量步骤

开启电源开关“ON”，选择所需要的电压等级，轻按一下指示灯亮代表所选电压档，轻按一下高压启停键，高压指示灯亮，LCD显示的稳定数值即为被测的绝缘电阻值，关闭高压时只需再按一下高压键，关闭整机电源时按一下电源“OFF”.

测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测与被测物体保护隐蔽部分相接或其他不参与测量的部分相接，以消除表泄露所引起的误差。测量电气产品元件之间绝缘电阻时，可净“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

2、只能在设备不带电，也没有感应电的情况下测量。

3、测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。

4、测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。这样就使得流经绝缘表面的电流不再经过流比计的测量线圈，而是直接流经 G 端构成回路，所以，测得的绝缘电阻只是电缆绝缘的体积电阻。

5、线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，并且要边摇边读数，不能停下来读数。

6、摇表未停止转动之前或被测设备未放电之前，严禁用手触及。测量结束时，对于大电容设备要放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可。

7、一般最小刻度为1M欧，测量电阻应大于100K。

8、禁止在雷电时或高压设备附近测绝缘电阻，摇测过程中，被测设备上不能有人工作。此外要定期校验其准确度。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
