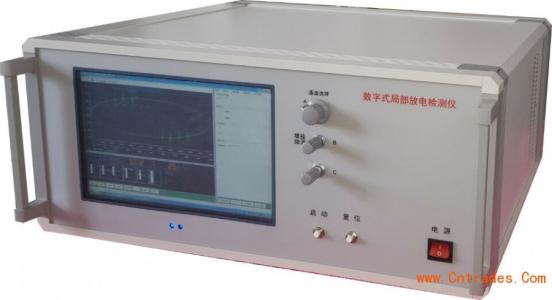

JF-1205A局部放电检测仪
达瑞电气为您推荐；
JF-1205A局部放电检测仪产品特点
◆　局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。
◆　操作与传统的模拟式局部放电测试仪器完全相同，简单易学。
◆　自由选择椭圆、直线、正弦显示方式
◆ 采用数字开窗技术，可避免干扰对测量的影响。
◆　任意相位开窗，单窗、双窗任选，椭圆150度旋转。
◆　可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。
◆　可对当前放电图谱进行保存，实现测试结果的可追溯性。

主要技术指标
1．可测试品的电容量范围6PF--250μF
2．检测灵敏度（见表一）
表一

输入单元序号	调谐电容	单位	灵敏度（微微库）（不对称电路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5
12	25-60-250	微法	10
7R	电阻		0.5

3、放大器频带：
①低端：10KHZ、20KHZ、40KHZ任选
②高端：80KHZ、200KHZ、300KHZ任选
4、放大器增益调节：
粗调六档，档间增益20±1  db;细调范围≥20db。
5、时间窗：
①窗宽：可调范围15°～150°;
②窗位置：每一窗可旋转0°～170°；
③两个时间窗可分别开或同时开。
6、放电量表：
数字表头：以3½LED数字表显示
       0-100.0误差<±5%(以满刻度计)
7、椭圆时基：
①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作150°旋转。
③显示方式：椭圆—直线－正弦。
8、试验电压表：
① 量程：100KV（可扩展）
② 显示：3½数字电压表指示
①      精度：优于±5%（以满刻度计）
9、具有零标功能，有利于局部放电的识别
10、体积：500*500*210（宽*深*高）mm³
11、重量：约16kg。

注：以上信息及技术参数来源于扬州达瑞电气有限公司整理发布
